Nadproża L-19

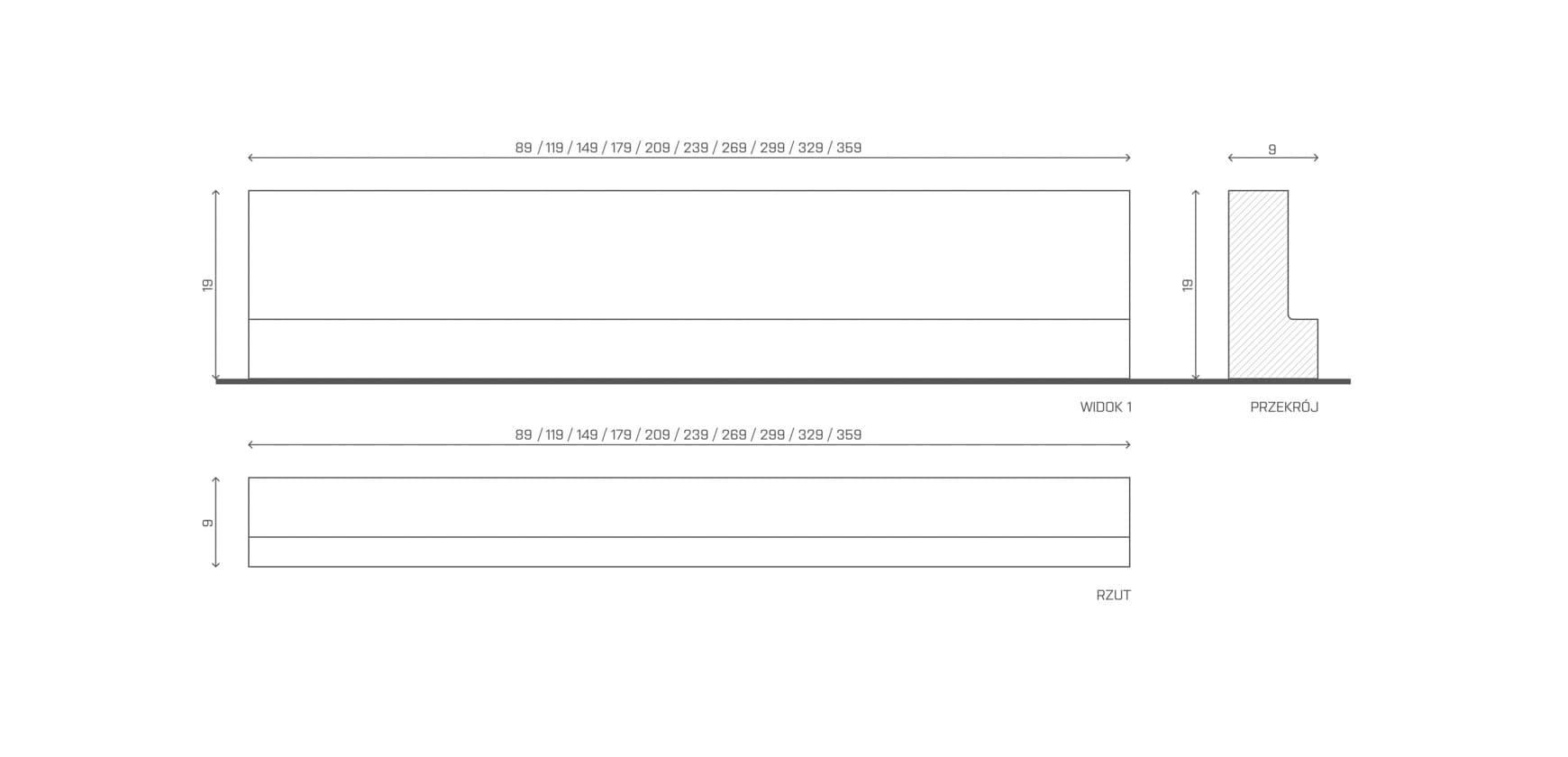

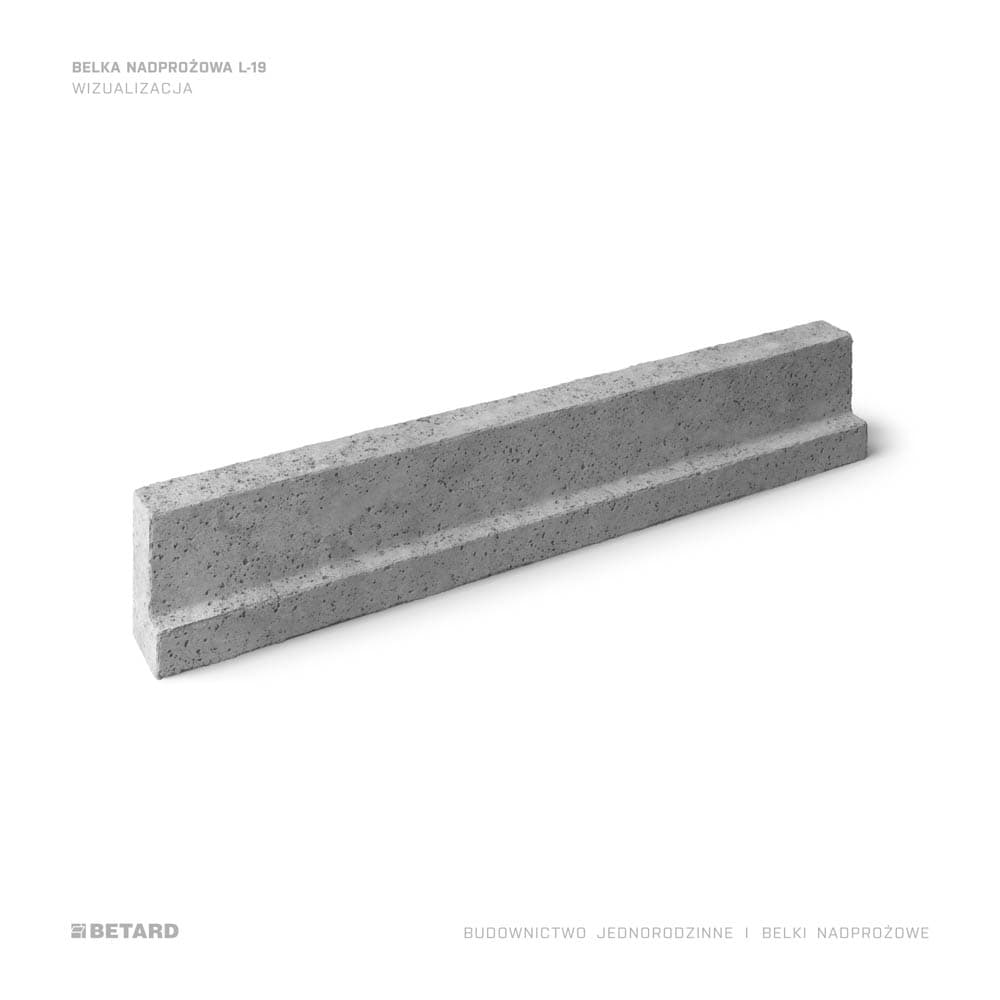

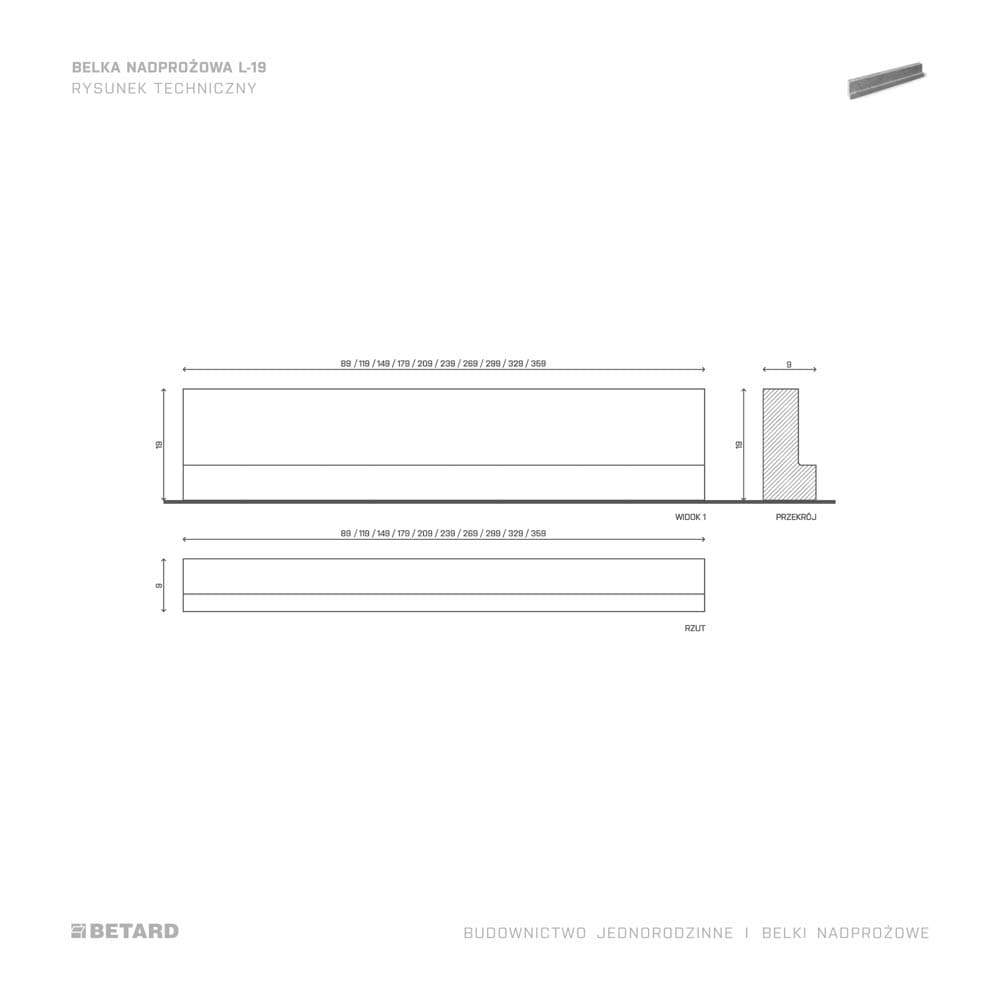

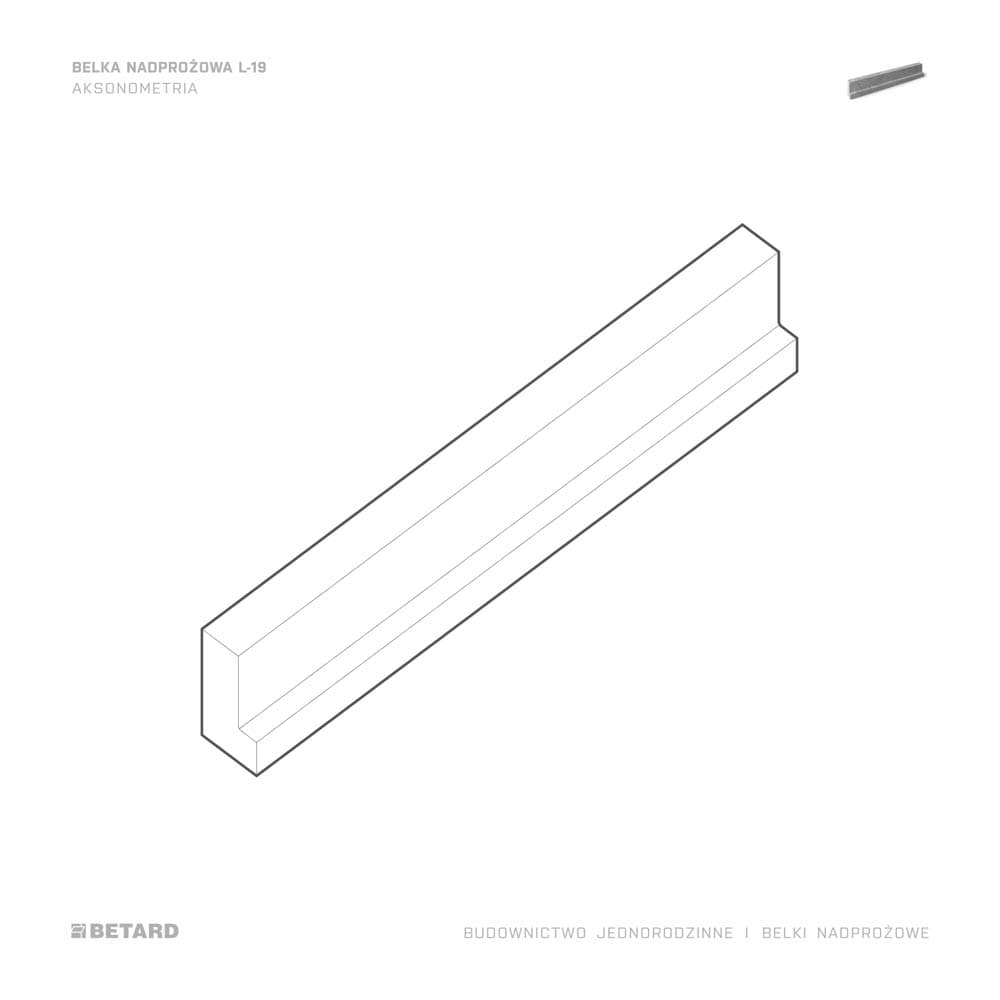

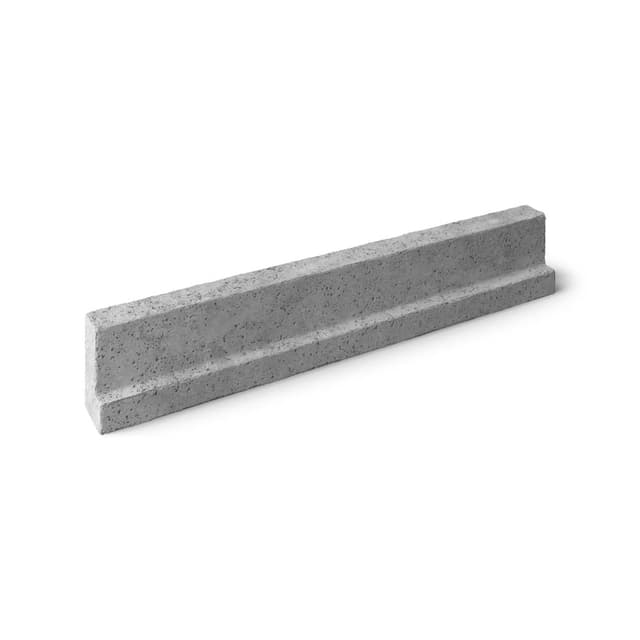

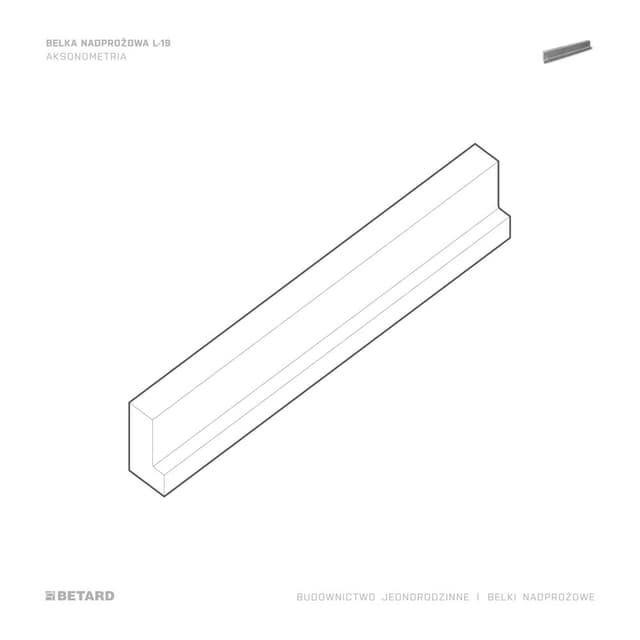

Belki nadprożowe L-19 to prefabrykowane belki żelbetowe w kształcie litery L o wysokości 19 cm, długościach od 90 cm – 360 cm oraz szerokości dolnej stopki – 9cm. Są produkowane z betonu klasy C20/25. Przeznaczone są do wbudowania w ściany nośne zewnętrzne i wewnętrzne, jak i ściany osłonowe nie obciążone stropem.
Każde nadproże składa się zazwyczaj z dwóch prefabrykowanych belek typu „L19-Nn” i części monolitycznej wykonywanej na budowie. Wytrzymałość ogniowa elementów to REI-60, mogą być stosowane w budynkach o odporności pożarowej obiektów klasy C. (*Długości rzeczywiste belek są o 1 cm krótsze od wymiarów modularnych)
Belki nadprożowe montuje się równocześnie ze wznoszeniem ścian. Na wyrównanej i wypoziomowanej powierzchni, na zaprawie cementowej układamy dwie belki nadprożowe o długości odpowiedniej do szerokości otworu (z uwzględnieniem głębokości oparcia), półkami dolnymi do środka. Wewnętrzną przestrzeń miedzy belkami dozbrajamy dodatkowo (jeśli wymaga tego projekt) i wypełniamy betonem C 20/25. Następnie wykonujemy mur nad otworem, układamy strop i betonujemy wieniec.
Belki nadprożowe o długości 2,10 m i dłuższe, na których opierają się płyty stropowe, wymagają dodatkowych podpór montażowych. Podpory ustawiamy pod uchwytami montażowymi. Nadproża nad otworami okiennymi w ścianach nośnych montowane są często bezpośrednio pod stropem. W razie potrzeby po ułożeniu belek i ich podparciu należy wykonać zaprojektowane zbrojenie części monolitycznej nadproża, następnie ułożyć strop prefabrykowany i wykonać zbrojenie wieńca. Dopiero potem można zabetonować wewnętrzną część nadproża razem z wieńcem. Stemple można usunąć spod nadproży najwcześniej po 7 dniach, po stężeniu betonu.
CECHY PRODUKTU
długoś elementu 90-360 cm
wysokość elementu 19 cm
szerokość dolnej stopki 9 cm
szybkość i łatwość montażu
nie wymagają szalowania
nazwa | wymiary HxL [cm] | min. długość oparcia [cm] | nośność q [kN/m] | masa [kg] | ilość na palecie [szt.] | masa palety [kg] | WIĘCEJ |
---|---|---|---|---|---|---|---|
L 90 | 19 x 89 | 10 | 35,25 | 27 | 40 | 1080 | SZCZEGÓŁY |
L 120 | 19 x 119 | 10 | 35,25 | 36 | 40 | 1440 | SZCZEGÓŁY |
L 150 | 19 x 149 | 10 | 36,00 | 45 | 40 | 1800 | SZCZEGÓŁY |
L 180 | 19 x 179 | 12 | 24,35 | 54 | 40 | 2160 | SZCZEGÓŁY |
L 210 | 19 x 209 | 12 | 19,47 | 63 | 40 | 2520 | SZCZEGÓŁY |
L 240 | 19 x 239 | 12 | 18,71 | 72 | 30 | 2160 | SZCZEGÓŁY |
L 270 | 19 x 269 | 14 | 19,41 | 81 | 30 | 2430 | SZCZEGÓŁY |
L 300 | 19 x 299 | 14 | 16,60 | 90 | 30 | 2700 | SZCZEGÓŁY |
L 330 | 19 x 329 | 14 | 13,18 | 99 | 24 | 2380 | SZCZEGÓŁY |
L 360 | 19 x 359 | 14 | 10,33 | 108 | 24 | 2590 | SZCZEGÓŁY |
